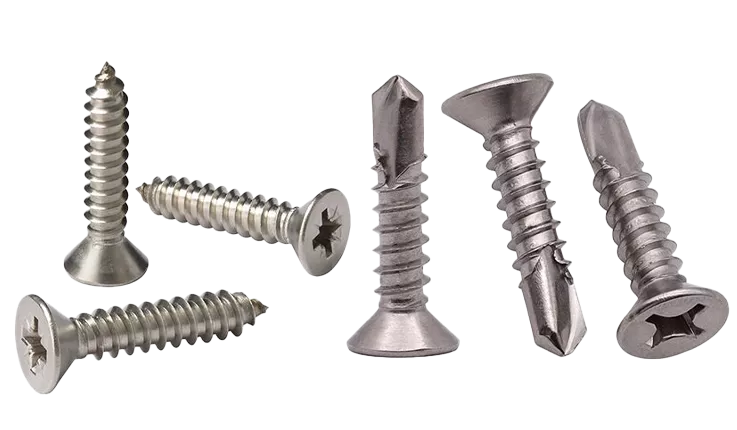

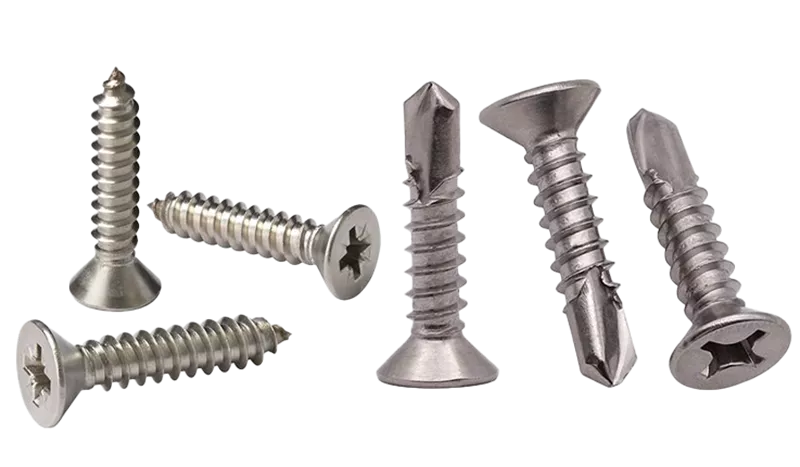

Yıldız Havşa Başlı Saç Vidası (YHB)
Ürün Adı: Yıldız Havşa Başlı Saç Vidası (YHB)
Ürün Kodu: DIN 7982

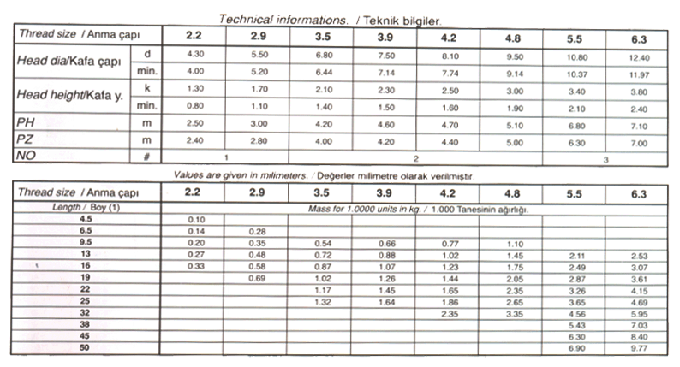

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|
|---|---|---|---|---|---|---|---|---|---|
| Head dia/Kafa çapı | d | 4.30 | 5.50 | 6.80 | 7.50 | 8.10 | 9.50 | 10.60 | 12.40 |
| min. | 4.00 | 5.20 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 | |
| Head height/Kafa y. | k | 1.30 | 1.70 | 2.10 | 2.30 | 2.50 | 3.00 | 3.40 | 3.80 |
| min. | 0.80 | 1.10 | 1.40 | 1.50 | 1.80 | 1.90 | 2.10 | 2.40 | |
| PH | m | 2.50 | 3.00 | 4.20 | 4.60 | 4.70 | 5.10 | 6.80 | 7.10 |
| PZ | m | 2.40 | 2.80 | 4.00 | 4.20 | 4.40 | 5.00 | 6.30 | 7.00 |
| NO | / | 1 | 2 | 3 | |||||
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 4.5 | 0.10 | |||||||
| 6.5 | 0.14 | 0.28 | ||||||
| 9.5 | 0.20 | 0.35 | 0.54 | 0.66 | 0.77 | 1.10 | ||
| 13 | 0.27 | 0.48 | 0.72 | 0.88 | 1.02 | 1.45 | 2.11 | 2.53 |
| 16 | 0.33 | 0.58 | 0.87 | 1.07 | 1.23 | 1.75 | 2.49 | 3.07 |
| 19 | 0.69 | 1.02 | 1.26 | 1.44 | 2.05 | 2.87 | 3.61 | |
| 22 | 1.17 | 1.45 | 1.65 | 2.35 | 3.26 | 4.15 | ||
| 25 | 1.32 | 1.64 | 1.86 | 2.65 | 3.65 | 4.69 | ||
| 32 | 2.35 | 3.35 | 4.55 | 5.95 | ||||
| 38 | 5.43 | 7.03 | ||||||
| 45 | 6.30 | 8.40 | ||||||
| 50 | 6.90 | 9.77 | ||||||
