Altıköşe Başlı Ağaç Vidası (TRİFON)
Ürün Adı: Altıköşe Başlı Ağaç Vidası (TRİFON)
Ürün Kodu: DIN 571

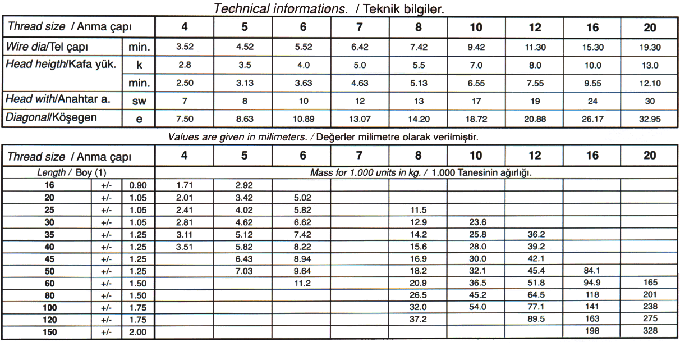

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Wire dia / Tel çapı | min. | 3.52 | 4.52 | 5.52 | 6.42 | 7.42 | 9.42 | 11.30 | 15.30 | 19.30 |
| Head height / Kafa yük. | k | 2.8 | 3.5 | 4.0 | 5.0 | 5.5 | 7.0 | 8.0 | 10.0 | 13.0 |
| min. | 2.50 | 3.13 | 3.63 | 4.63 | 5.13 | 6.56 | 7.55 | 9.55 | 12.10 | |
| Head width / Anahtar a. | sw | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| Diagonal / Köşegen | e | 7.50 | 8.63 | 10.89 | 13.07 | 14.20 | 18.72 | 20.88 | 26.17 | 32.95 |
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | ||||||||||
| 16 | +/- | 0.90 | 1.71 | 2.92 | |||||||
| 20 | +/- | 1.05 | 2.01 | 3.42 | 5.02 | ||||||
| 25 | +/- | 1.05 | 2.41 | 4.02 | 5.82 | 11.5 | |||||
| 30 | +/- | 1.05 | 2.81 | 4.62 | 6.62 | 12.9 | 23.6 | ||||
| 35 | +/- | 1.25 | 3.11 | 5.12 | 7.42 | 14.2 | 25.8 | 36.2 | |||
| 40 | +/- | 1.25 | 3.51 | 5.82 | 8.22 | 15.6 | 28.0 | 39.2 | |||
| 45 | +/- | 1.25 | 6.43 | 8.94 | 16.9 | 30.0 | 42.1 | ||||
| 50 | +/- | 1.25 | 7.03 | 9.64 | 18.2 | 32.1 | 45.4 | 84.1 | |||
| 60 | +/- | 1.50 | 11.2 | 20.9 | 35.5 | 51.8 | 94.9 | 165 | |||
| 80 | +/- | 1.50 | 26.5 | 45.2 | 64.5 | 118 | 201 | ||||
| 100 | +/- | 1.75 | 32.0 | 54.0 | 77.1 | 141 | 238 | ||||
| 120 | +/- | 1.75 | 37.2 | 89.5 | 163 | 275 | |||||
| 150 | +/- | 2.00 | 198 | 328 | |||||||
