Havşa Başlı Düz Yarıklı Ağaç Vidası
Ürün Adı: Altıköşe Kör Somun
Ürün Kodu: DIN1587
Thread size / Anma çapı |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 2.50 | 2.50 | 3.00 |
| Head width / Anahtar a | s | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| Diagonal / Köşegen | e | 7.66 | 8.79 | 11.05 | 14.38 | 18.90 | 21.10 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 |
| Height / Yükseklik | h | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 | 32 | 34 | 39 | 42 |
| Diameter / Çap | dk | 6.5 | 7.5 | 9.5 | 12.5 | 16 | 18 | 21 | 23 | 26 | 28 | 31 | 34 |
| Weight / Ağırlık | gr/p | 4.66 | 11.0 | 20.1 | 28.3 | 57.2 | 54.3 | 95.0 | 104 | 129 | 216 | ||

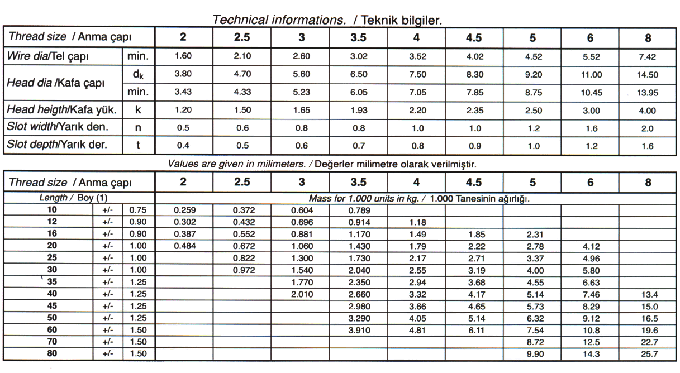

Thread size / Anma çapı |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | ||||||||||
| 10 | +/- | 0.75 | 0.259 | 0.372 | 0.604 | 0.789 | |||||
| 12 | +/- | 0.90 | 0.302 | 0.432 | 0.696 | 0.814 | 1.18 | ||||
| 16 | +/- | 0.90 | 0.387 | 0.552 | 0.881 | 1.170 | 1.49 | 1.85 | 2.31 | ||
| 20 | +/- | 1.00 | 0.484 | 0.672 | 1.060 | 1.430 | 1.79 | 2.22 | 2.78 | 4.12 | |
| 25 | +/- | 1.00 | 0.822 | 1.300 | 1.730 | 2.17 | 2.71 | 3.37 | 4.96 | ||
| 30 | +/- | 1.00 | 0.972 | 1.540 | 2.040 | 2.55 | 3.19 | 4.00 | 5.80 | ||
| 35 | +/- | 1.25 | 1.770 | 2.350 | 2.94 | 3.68 | 4.55 | 6.63 | |||
| 40 | +/- | 1.25 | 2.010 | 2.660 | 3.32 | 4.17 | 6.14 | 7.46 | 13.4 | ||
| 45 | +/- | 1.25 | 2.980 | 3.85 | 4.65 | 6.73 | 8.29 | 15.0 | |||
| 50 | +/- | 1.25 | 3.290 | 4.05 | 5.14 | 6.32 | 9.12 | 16.5 | |||
| 60 | +/- | 1.50 | 3.910 | 4.81 | 6.11 | 7.54 | 10.8 | 19.6 | |||
| 70 | +/- | 1.50 | 8.72 | 12.5 | 22.7 | ||||||
| 80 | +/- | 1.50 | 9.90 | 14.3 | 25.7 | ||||||
