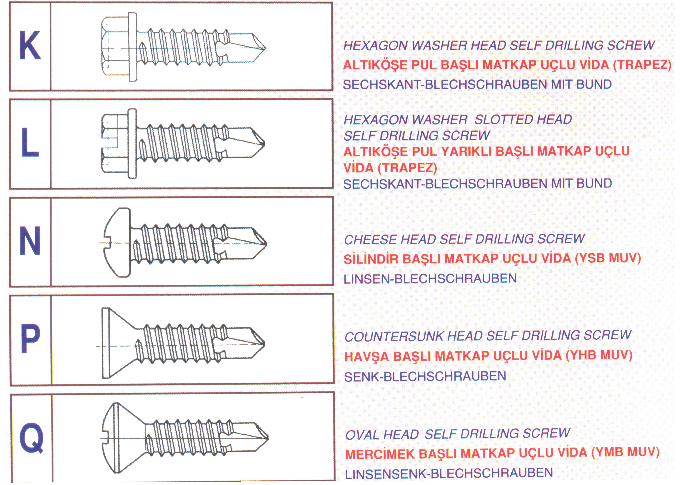

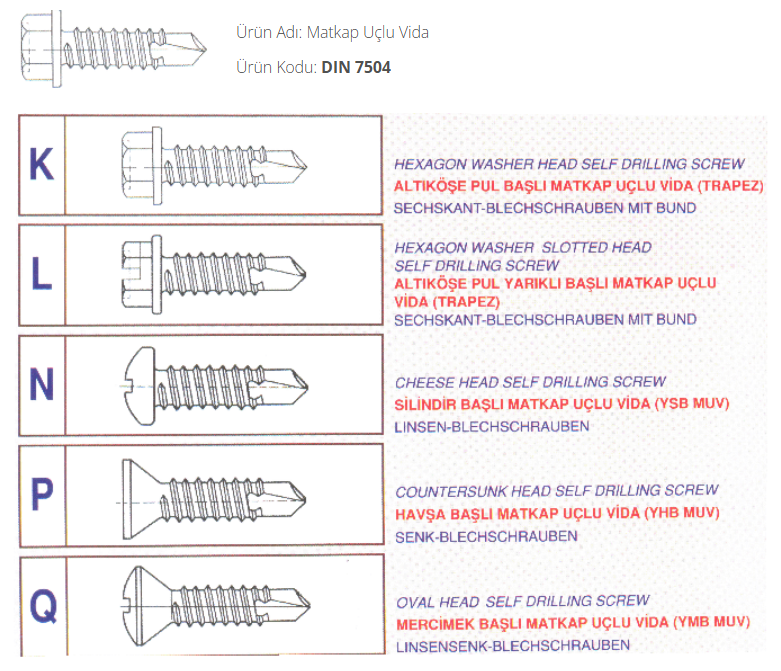

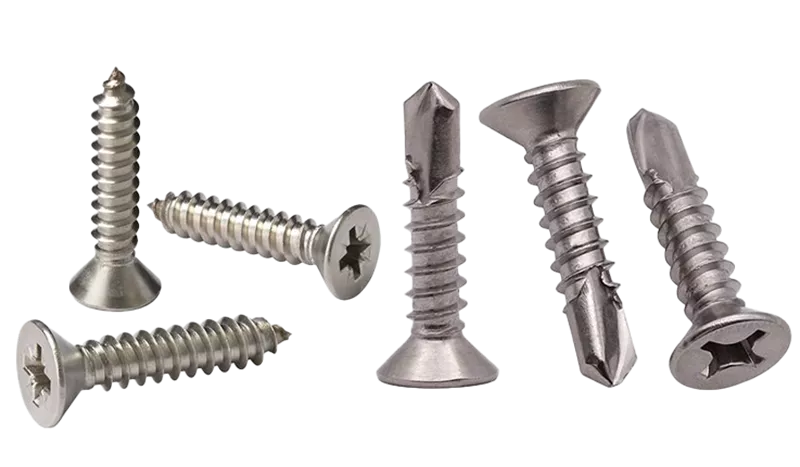

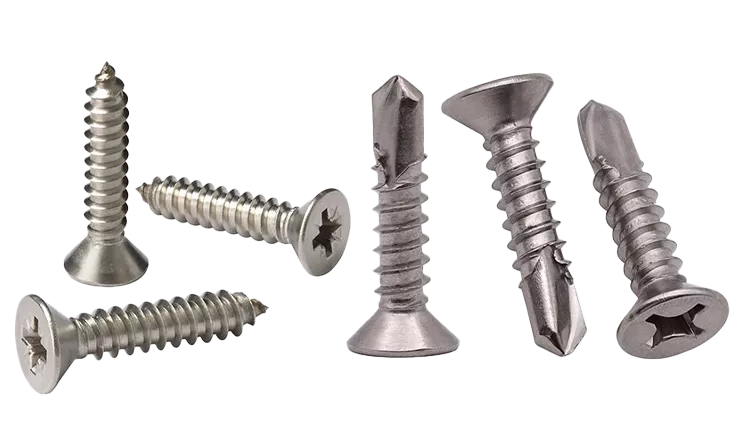

Matkap Uçlu Vida

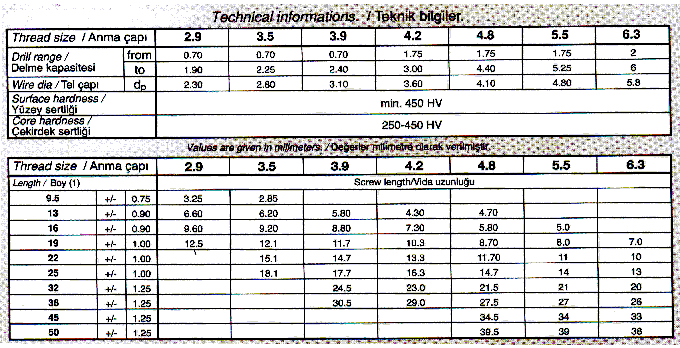

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|
|---|---|---|---|---|---|---|---|---|
| Drill range / Delme kapasitesi |
from | 0.70 | 0.70 | 0.70 | 1.75 | 1.75 | 1.75 | 2 |
| to | 1.90 | 2.25 | 2.40 | 3.00 | 4.40 | 5.25 | 6 | |
| Wire dia / Tel çapı | dp | 2.30 | 2.60 | 3.10 | 3.60 | 4.10 | 4.80 | 5.8 |
| Surface hardness / Yüzey sertliği |
min. 450 HV | |||||||
| Core hardness / Çekirdek sertliği |
250-450 HV | |||||||
Values are given in millimeters / Ölçüler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
||
|---|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Screw length / Vida uzunluğu | ||||||||
| 9.5 | +/- | 0.75 | 3.25 | 2.85 | |||||
| 13 | +/- | 0.90 | 6.60 | 6.20 | 5.80 | 4.30 | 4.70 | ||
| 16 | +/- | 0.90 | 9.60 | 9.20 | 8.80 | 7.30 | 5.80 | 5.0 | |
| 19 | +/- | 1.00 | 12.5 | 12.1 | 11.7 | 10.9 | 8.70 | 8.0 | 7.0 |
| 22 | +/- | 1.00 | 15.1 | 14.7 | 13.9 | 11.70 | 11 | 10 | |
| 25 | +/- | 1.00 | 18.1 | 17.7 | 16.3 | 14.7 | 14 | 13 | |
| 32 | +/- | 1.25 | 24.5 | 23.0 | 21.5 | 21 | 20 | ||
| 38 | +/- | 1.25 | 30.5 | 29.0 | 27.5 | 27 | 26 | ||
| 45 | +/- | 1.25 | 34.5 | 34 | 33 | ||||
| 50 | +/- | 1.25 | 38.5 | 39 | 38 | ||||
