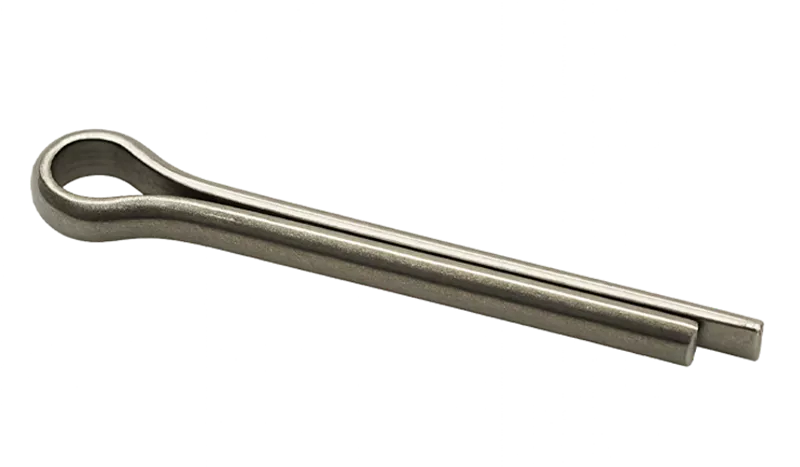

Gupilya
Ürün Adı: Gupilya
Ürün Kodu: DIN94

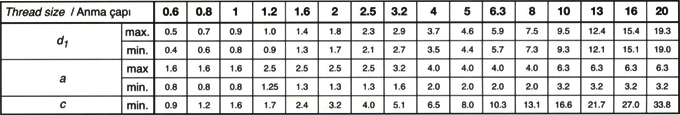

Thread size / Anma çapı |
0.6 |
0.8 |
1 |
1.2 |
1.6 |
2 |
2.5 |
3.2 |
4 |
5 |
6.3 |
8 |
10 |
13 |
16 |
20 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | max. | 0.5 | 0.7 | 0.9 | 1.0 | 1.4 | 1.8 | 2.3 | 2.9 | 3.7 | 4.6 | 5.9 | 7.5 | 9.5 | 12.4 | 15.4 | 19.3 |
| min. | 0.4 | 0.6 | 0.8 | 0.9 | 1.3 | 1.7 | 2.1 | 2.7 | 3.5 | 4.4 | 5.7 | 7.3 | 9.3 | 12.1 | 15.1 | 19.0 | |
| a | max. | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 2.5 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 | 6.3 | 6.3 | 6.3 | 6.3 |
| min. | 0.8 | 0.8 | 0.8 | 1.25 | 1.3 | 1.3 | 1.3 | 1.6 | 2.0 | 2.0 | 2.0 | 2.0 | 3.2 | 3.2 | 3.2 | 3.2 | |
| c | min. | 0.9 | 1.2 | 1.6 | 1.7 | 2.4 | 3.2 | 4.0 | 5.1 | 6.5 | 8.0 | 10.3 | 13.1 | 16.6 | 21.7 | 27.0 | 33.8 |
Thread size / Anma çapı |
0.6 |
0.8 |
1 |
1.2 |
1.6 |
2 |
2.5 |
3.2 |
4 |
5 |
6.3 |
8 |
10 |
13 |
16 |
20 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||||||||||||
| 14 | +/- | 0.90 | 0.07 | 0.16 | 0.31 | 0.57 | ||||||||||||
| 20 | +/- | 1.00 | 0.22 | 0.40 | 0.75 | 1.09 | 2.16 | 3.49 | ||||||||||
| 25 | +/- | 1.00 | 0.27 | 0.47 | 0.90 | 1.31 | 2.52 | 4.00 | ||||||||||
| 32 | +/- | 1.25 | 0.34 | 0.56 | 1.10 | 1.64 | 3.07 | 5.00 | 8.90 | |||||||||
| 40 | +/- | 1.25 | 0.66 | 1.34 | 2.00 | 3.71 | 6.00 | 10.6 | 17.2 | |||||||||
| 45 | +/- | 1.25 | 1.49 | 2.17 | 4.11 | 6.61 | 11.7 | 18.9 | ||||||||||
| 50 | +/- | 1.25 | 1.64 | 2.43 | 4.51 | 7.24 | 12.8 | 20.6 | ||||||||||
| 56 | +/- | 1.50 | 2.70 | 5.00 | 8.00 | 14.0 | 22.6 | 38.0 | 69.5 | |||||||||
| 63 | +/- | 1.50 | 3.02 | 5.55 | 8.67 | 15.6 | 25.0 | 41.8 | 76.0 | |||||||||
| 71 | +/- | 1.50 | 3.38 | 6.20 | 9.86 | 17.3 | 27.7 | 46.2 | 83.4 | |||||||||
| 80 | +/- | 1.50 | 3.78 | 6.91 | 11.0 | 19.2 | 30.7 | 51.2 | 91.8 | |||||||||
| 90 | +/- | 1.75 | 7.71 | 12.2 | 21.3 | 34.1 | 56.7 | 101 | ||||||||||
| 100 | +/- | 1.75 | 8.51 | 13.5 | 23.5 | 37.5 | 62.2 | 111 | 171 | |||||||||
