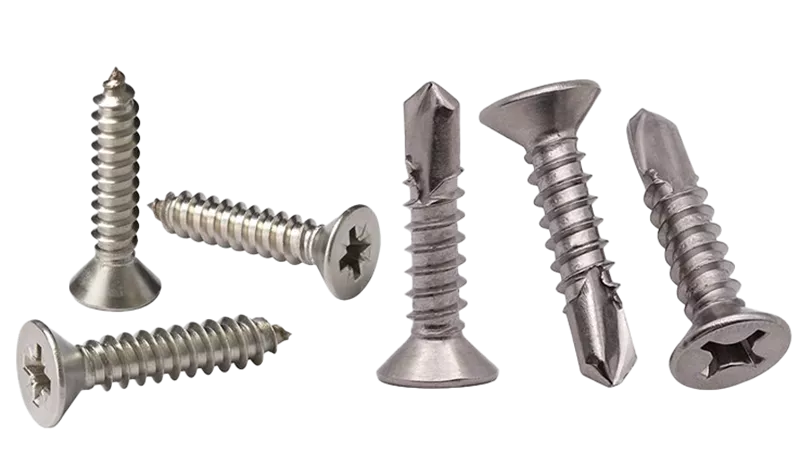

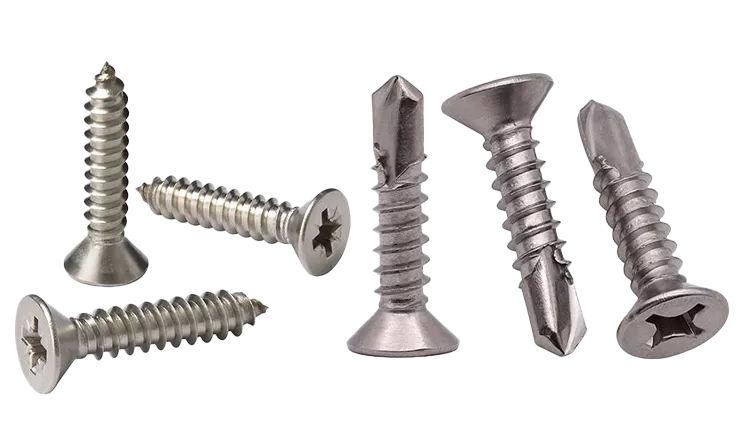

Sunta Vidası
Ürün Adı: Sunta Vidası
Ürün Kodu: DIN 7505

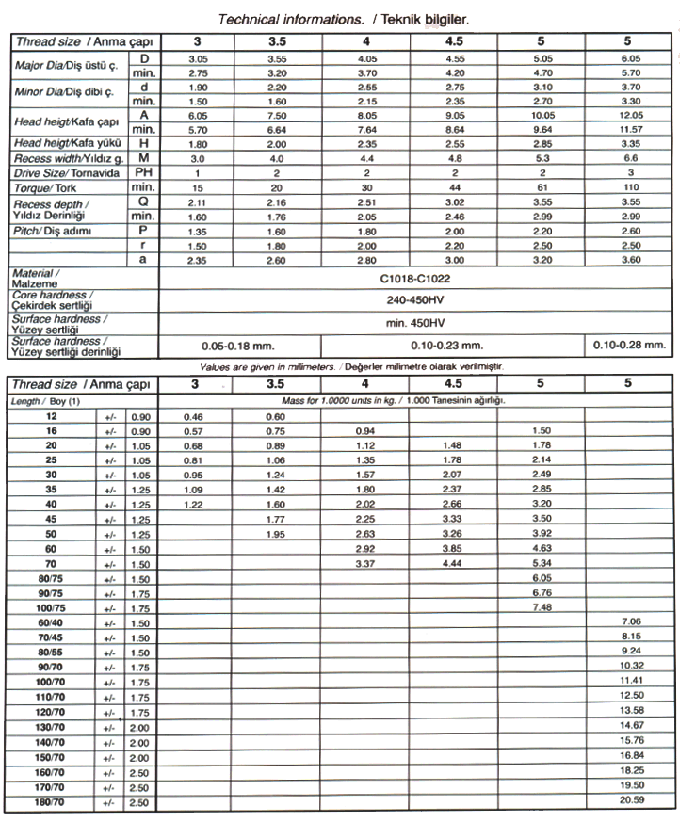

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
|
|---|---|---|---|---|---|---|---|
| Major Dia / Diş üstü ç. | D | 3.05 | 3.55 | 4.05 | 4.55 | 5.05 | 6.05 |
| min. | 2.75 | 3.20 | 3.70 | 4.20 | 4.70 | 5.70 | |
| Minor Dia / Diş dibi ç. | d | 1.90 | 2.20 | 2.65 | 2.75 | 3.10 | 3.70 |
| min. | 1.50 | 1.60 | 2.15 | 2.35 | 2.70 | 3.30 | |
| Head height / Kafa çapı | A | 6.05 | 7.50 | 8.05 | 9.05 | 10.05 | 12.05 |
| min. | 5.70 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | |
| Head height / Kafa yükü | H | 1.80 | 2.00 | 2.35 | 2.55 | 2.85 | 3.35 |
| Recess width / Yıldız g. | M | 3.0 | 4.0 | 4.4 | 4.8 | 5.3 | 6.6 |
| Drive Size / Tornavida | PH | 1 | 2 | 2 | 2 | 2 | 3 |
| Torque / Tork | min. | 15 | 20 | 30 | 44 | 61 | 110 |
| Recess depth / Yıldız Derinliği | Q | 2.11 | 2.16 | 2.51 | 3.02 | 3.55 | 3.55 |
| min. | 1.60 | 1.76 | 2.05 | 2.46 | 2.90 | 2.90 | |
| Pitch / Diş adımı | P | 1.35 | 1.60 | 1.80 | 2.00 | 2.20 | 2.60 |
| r | 1.50 | 1.80 | 2.00 | 2.20 | 2.50 | 2.50 | |
| a | 2.35 | 2.60 | 2.80 | 3.00 | 3.20 | 3.60 | |
| Material / Malzeme | C1018-C1022 | ||||||
| Core hardness / Çekirdek sertliği | 240-450HV | ||||||
| Surface hardness / Yüzey sertliği | min. 450HV | ||||||
| Surface hardness / Yüzey sertliği derinliği | 0.06-0.18 mm. | 0.10-0.23 mm. | 0.10-0.28 mm. | ||||
Thread size / Anma çapı |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
||
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 12 | +/- | 0.90 | 0.46 | 0.60 | ||||
| 16 | +/- | 0.90 | 0.57 | 0.75 | 0.94 | 1.50 | ||
| 20 | +/- | 1.05 | 0.68 | 0.89 | 1.12 | 1.48 | 1.78 | |
| 25 | +/- | 1.05 | 0.81 | 1.06 | 1.35 | 1.78 | 2.14 | |
| 30 | +/- | 1.05 | 0.96 | 1.24 | 1.57 | 2.07 | 2.49 | |
| 35 | +/- | 1.25 | 1.09 | 1.42 | 1.80 | 2.37 | 2.85 | |
| 40 | +/- | 1.25 | 1.22 | 1.60 | 2.02 | 2.66 | 3.20 | |
| 45 | +/- | 1.25 | 1.77 | 2.25 | 3.33 | 3.50 | ||
| 50 | +/- | 1.25 | 1.95 | 2.63 | 3.26 | 3.92 | ||
| 60 | +/- | 1.50 | 2.92 | 3.85 | 4.63 | |||
| 70 | +/- | 1.50 | 3.37 | 4.44 | 5.34 | |||
| 80/75 | +/- | 1.50 | 6.05 | |||||
| 90/75 | +/- | 1.75 | 6.76 | |||||
| 100/75 | +/- | 1.75 | 7.48 | |||||
| 60/40 | +/- | 1.50 | 7.06 | |||||
| 70/45 | +/- | 1.50 | 8.16 | |||||
| 80/55 | +/- | 1.50 | 9.24 | |||||
| 90/70 | +/- | 1.75 | 10.32 | |||||
| 100/70 | +/- | 1.75 | 11.41 | |||||
| 110/70 | +/- | 1.75 | 12.50 | |||||
| 120/70 | +/- | 1.75 | 13.58 | |||||
| 130/70 | +/- | 2.00 | 14.67 | |||||
| 140/70 | +/- | 2.00 | 15.76 | |||||
| 150/70 | +/- | 2.00 | 16.84 | |||||
| 160/70 | +/- | 2.50 | 18.25 | |||||
| 170/70 | +/- | 2.50 | 19.50 | |||||
| 180/70 | +/- | 2.50 | 20.59 | |||||
