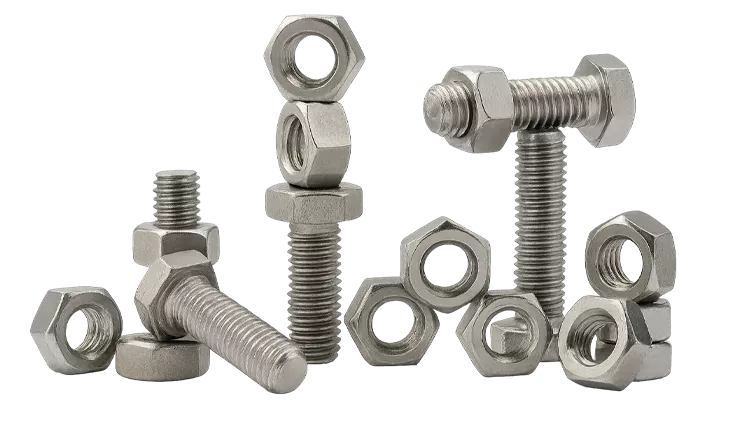

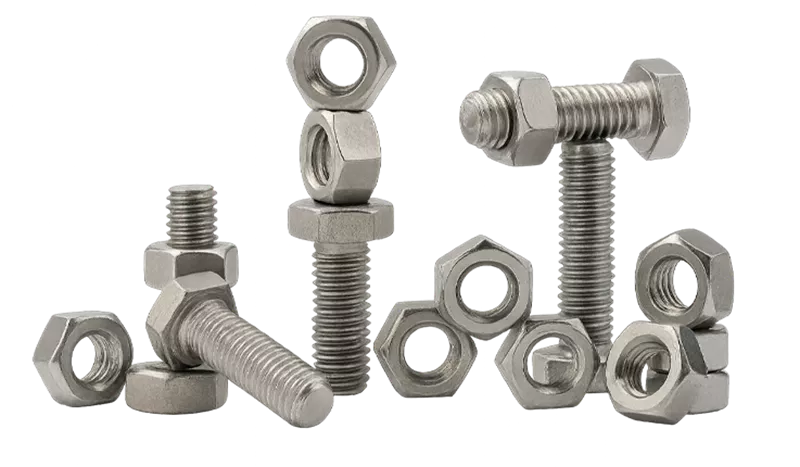

Altıköşe Somun (NC & NF Dişli) ASME B18.2.2
Ürün Adı: Altıköşe Somun (NC & NF Dişli)
Ürün Kodu: ASME B18.2.2
| Thread size / Anma çapı | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1" | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 | 1 5/8 | 1 3/4 | 2" | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P1 | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | 5 | 5 | 5 | ||
| P2 | 28 | 24 | 24 | 20 | 20 | 18 | 18 | 16 | 14 | 12 | 12 | 12 | 12 | 12 | ||||||
| Head width / Anahtar a. | sw | 7 | 9 | 11 | 14 | 17 | 19 | 22 | 25 | 27 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 80 |
| Diagonal / Köşegen | e | 8.07 | 10.4 | 12.7 | 16.2 | 19.6 | 21.9 | 25.9 | 28.2 | 31.2 | 36.9 | 41.6 | 47.3 | 53.1 | 57.7 | 63.5 | 69.3 | 75.0 | 80.8 | 92.4 |
| Height / Yükseklik | m | 3.2 | 4 | 5.5 | 6.5 | 8 | 9.5 | 11 | 12 | 13 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 |
| Weight / Ağırlık | gr/p | 0.81 | 1.23 | 3.00 | 5.80 | 10.8 | 15.2 | 24.3 | 34.9 | 42.3 | 72.8 | 98.7 | 139 | 196 | 259 | 354 | 443 | 560 | 709 | 1.060 |
