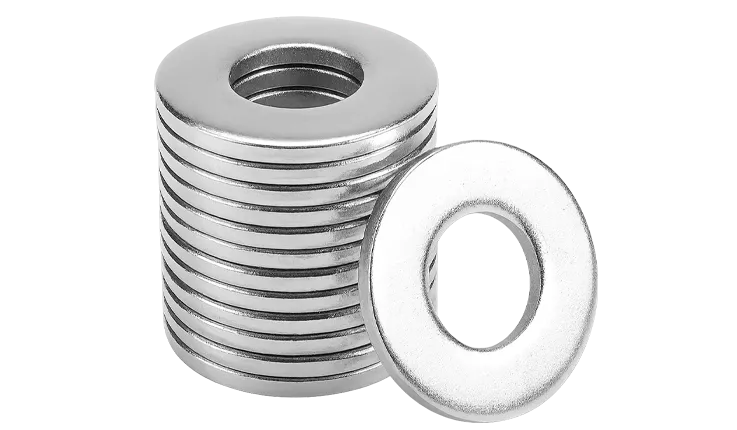

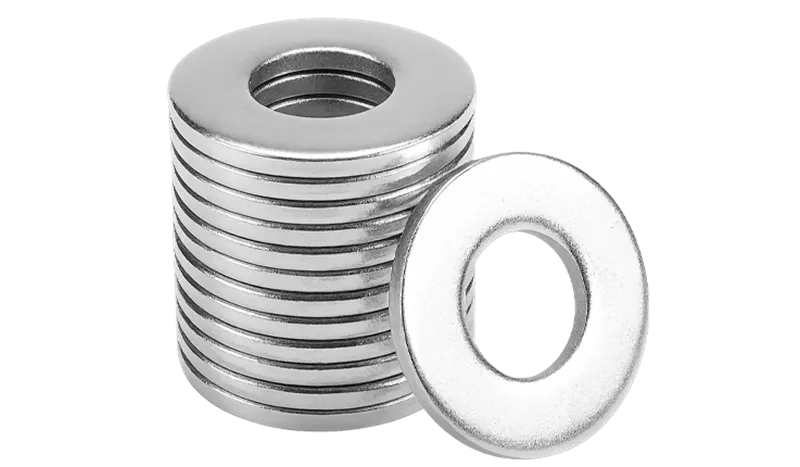

Metrik DIN 125 Düz Pul

Ürün Adı: Düz Pul

Ürün Kodu: DIN125

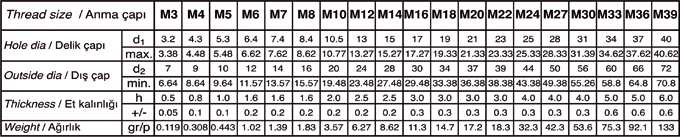

Thread size / Anma çapı		M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
Hole dia / Delik çapı	d₁	3.2	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17	19	21	23	25	28	31	34	37	40
Hole dia / Delik çapı	max.	3.38	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	40.62
Outside dia / Dış çap	d₂	7	9	10	12	14	16	20	24	28	30	34	37	39	44	50	56	60	66	72
Outside dia / Dış çap	min.	6.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8
Thickness / Et kalınlığı	h	0.5	0.8	1.0	1.6	1.6	1.6	2.0	2.5	2.5	3.0	3.0	3.0	3.0	4.0	4.0	4.0	5.0	5.0	6.0
Thickness / Et kalınlığı	+/-	0.05	0.1	0.1	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.6	0.6	0.6
Weight / Ağırlık	gr/p.	0.119	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62	11.3	14.7	17.2	18.3	32.3	42.3	53.6	75.3	92.1	133
