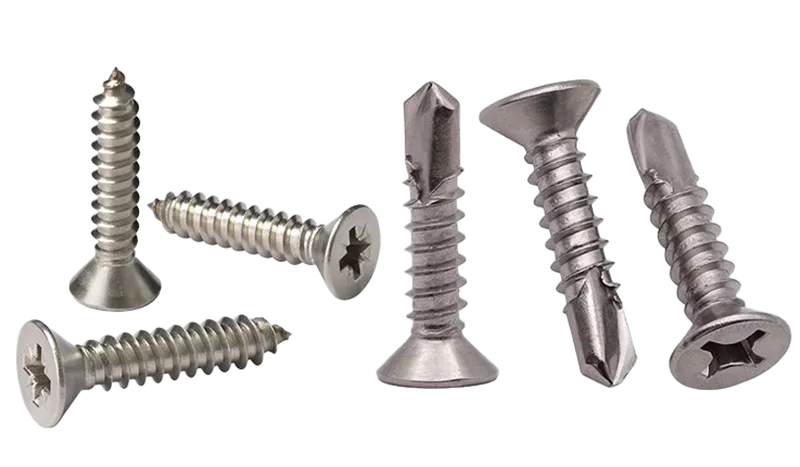

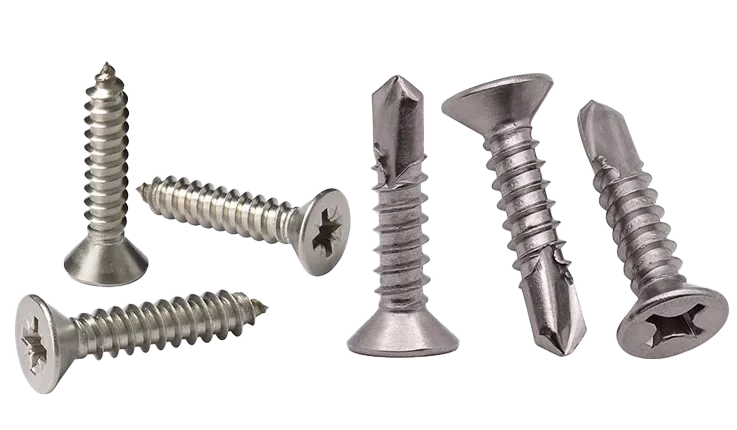

Havşa Başlı Saç Vidası
Ürün Adı: Havşa Başlı Saç Vidası
Ürün Kodu: DIN 7972

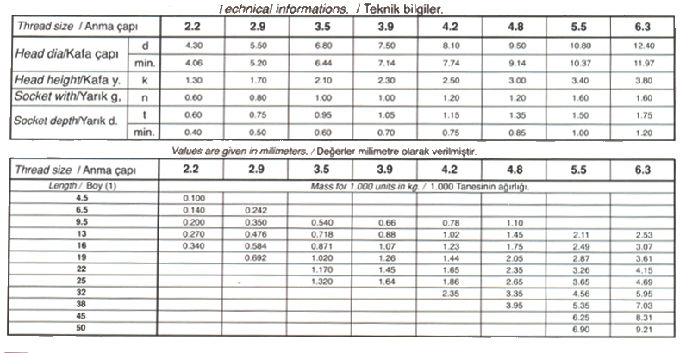

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|
|---|---|---|---|---|---|---|---|---|---|
| Head dia/Kafa çapı | d | 4.50 | 5.50 | 6.80 | 7.50 | 8.10 | 9.50 | 10.80 | 12.40 |
| min. | 4.06 | 5.20 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 | |
| Head height/Kafa y. | k | 1.30 | 1.70 | 2.10 | 2.30 | 2.50 | 3.00 | 3.40 | 3.80 |
| Socket width/Yarık g. | n | 0.60 | 0.80 | 1.00 | 1.00 | 1.20 | 1.20 | 1.60 | 1.60 |
| Socket depth/Yarık d. | t | 0.60 | 0.75 | 0.95 | 1.05 | 1.15 | 1.35 | 1.50 | 1.75 |
| min. | 0.40 | 0.50 | 0.60 | 0.70 | 0.75 | 0.85 | 1.00 | 1.20 | |
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 4.5 | 0.100 | |||||||
| 6.5 | 0.140 | 0.242 | ||||||
| 9.5 | 0.200 | 0.350 | 0.540 | 0.66 | 0.78 | 1.10 | ||
| 13 | 0.270 | 0.476 | 0.718 | 0.88 | 1.02 | 1.45 | 2.11 | 2.53 |
| 16 | 0.340 | 0.584 | 0.871 | 1.07 | 1.23 | 1.75 | 2.49 | 3.07 |
| 19 | 0.692 | 1.020 | 1.26 | 1.44 | 2.05 | 2.87 | 3.61 | |
| 22 | 1.170 | 1.45 | 1.65 | 2.35 | 3.26 | 4.15 | ||
| 25 | 1.320 | 1.64 | 1.86 | 2.65 | 3.65 | 4.69 | ||
| 32 | 2.36 | 3.35 | 4.56 | 5.95 | ||||
| 38 | 3.95 | 5.36 | 7.03 | |||||
| 45 | 6.25 | 8.31 | ||||||
| 50 | 6.90 | 9.21 | ||||||
