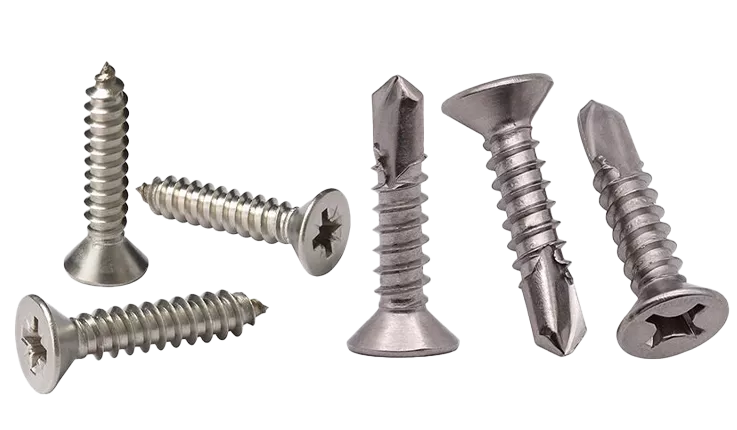

Silindir Başlı Saç Vidası (SB)
Ürün Adı: Silindir Başlı Saç Vidası (SB)
Ürün Kodu: DIN 7971

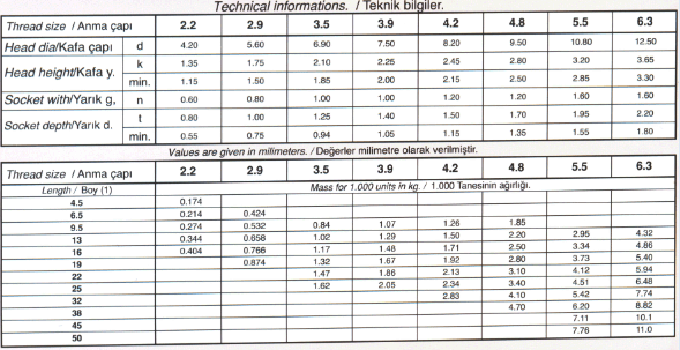

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|
|---|---|---|---|---|---|---|---|---|---|
| Head dia/Kafa çapı | d | 4.20 | 5.60 | 6.90 | 7.50 | 8.20 | 9.50 | 10.80 | 12.50 |
| Head height/Kafa y. | k | 1.35 | 1.75 | 2.10 | 2.25 | 2.45 | 2.80 | 3.20 | 3.65 |
| min. | 1.15 | 1.50 | 1.85 | 2.00 | 2.15 | 2.50 | 2.85 | 3.30 | |
| Socket width/Yarık g. | n | 0.60 | 0.80 | 1.00 | 1.00 | 1.20 | 1.20 | 1.60 | 1.60 |
| Socket depth/Yarık d. | t | 0.80 | 1.00 | 1.25 | 1.40 | 1.50 | 1.70 | 1.95 | 2.20 |
| min. | 0.55 | 0.75 | 0.94 | 1.05 | 1.15 | 1.35 | 1.55 | 1.80 | |
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 4.5 | 0.174 | |||||||
| 6.5 | 0.214 | 0.424 | ||||||
| 9.5 | 0.274 | 0.532 | 0.84 | 1.07 | 1.26 | 1.85 | ||
| 13 | 0.334 | 0.658 | 1.02 | 1.29 | 1.50 | 2.20 | 2.95 | 4.32 |
| 16 | 0.404 | 0.766 | 1.17 | 1.48 | 1.71 | 2.50 | 3.34 | 4.86 |
| 19 | 0.874 | 1.32 | 1.67 | 1.92 | 2.80 | 3.73 | 5.40 | |
| 22 | 1.47 | 1.86 | 2.13 | 3.10 | 4.12 | 5.94 | ||
| 25 | 1.62 | 2.05 | 2.34 | 3.40 | 4.51 | 6.48 | ||
| 32 | 2.83 | 4.10 | 5.42 | 7.74 | ||||
| 38 | 4.70 | 6.20 | 8.82 | |||||
| 45 | 7.11 | 10.1 | ||||||
| 50 | 7.76 | 11.0 | ||||||
