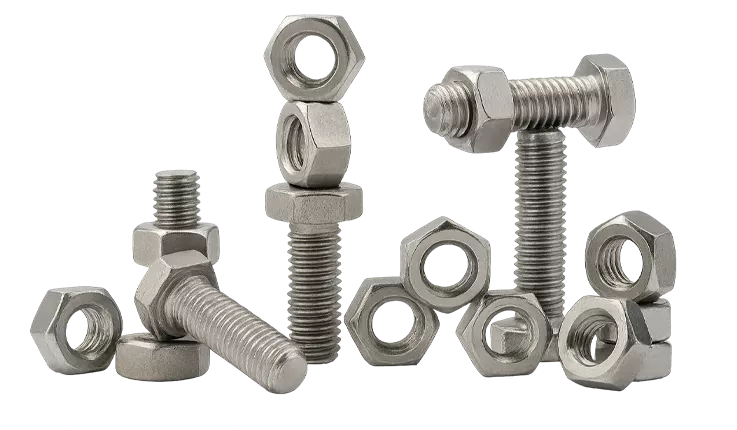

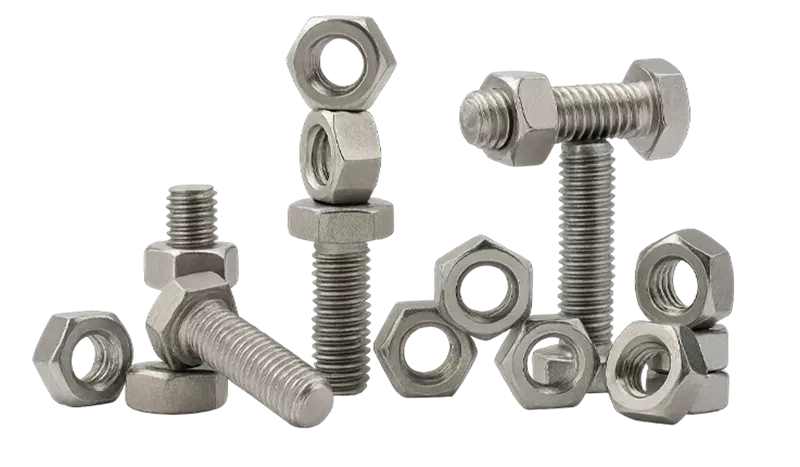

Altıköşe Başlı Civata - EN ISO 4014

Ürün Adı: WITHWORT DİŞLİ

Ürün Kodu:

Thread size / Anma çapı		M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
Pitch / Diş adımı	P	0.50	0.70	0.80	1.00	1.00	1.25	1.50	1.75	2.00	2.00	2.50	2.50	2.50	3.00	3.00	3.50	3.50	4.00	4.00
Wire dia / Tel çapı	min.	2.86	3.82	4.82	5.82	6.78	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67	26.48	29.48	32.38	35.38	38.38
Head heigh / Kafa yüksekliği	k	2.0	2.8	3.5	4.8	4.8	5.3	6.4	7.5	8.8	10.0	11.5	12.5	14.0	15.0	17.0	18.7	21.0	22.5	25.0
Head heigh / Kafa yüksekliği	+/-	1.12	0.12	0.15	0.15	0.15	0.15	0.18	0.18	0.18	0.18	0.22	0.22	0.22	0.22	0.35	0.42	0.42	0.42	0.42
Head with/Anahtar a	sw	5.5	7	8	10	11	13	17	19	22	24	27	30	32	36	41	46	50	55	60
Diagonal / Köşegen	e	6.01	7.66	8.79	11.05	12.12	14.38	18.90	21.10	24.49	26.75	30.14	33.53	35.72	39.98	45.20	50.85	55.37	60.79	66.44
Thread length / Diş uzunluğu	b¹	12	14	16	18	20	22	26	30	34	38	42	46	50	54	60	66	72	78	84
	b²	-	-	22	24	26	28	32	36	40	44	48	52	56	60	66	72	78	84	90
	b³	-	-	-	-	-	-	45	49	53	57	61	65	69	73	79	85	91	97	103
b¹: Thread length for bolts up to 125mm. / 125mm. Boya kadar olan civatalar için diş boyu.
b²: Thread length for bolts between 125mm. & 200mm. / 125mm & 200mm. Boylar arasındaki civatalar için diş boyu.
b³: Thread length for bolts more than 200mm. / 200mm. 'Den uzun boylu civatalar için diş boyu.

Thread size / Anma çapı			M3	M4	M5*	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
Length / Boy			Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı.
20	+/-	0.42	1.29
22	+/-	0.42	1.43
25	+/-	0.42	1.57	3.12	4.86
28	+/-	0.42	1.71	3.32	5.25
30	+/-	0.42	1.85	3.61	5.64	8.06	16.10
35	+/-	0.50		4.04	6.42	9.13	18.20	29.46	42.13
40	+/-	0.50		4.53	7.20	10.20	20.30	32.48	46.66
45	+/-	0.50			7.98	11.30	22.20	35.49	51.00	72.66	99.0
50	+/-	0.50			8.76	12.30	24.20	38.51	55.53	78.59	107
55	+/-	0.60			9.54	13.40	25.80	41.52	59.67	84.50	115
60	+/-	0.60				14.40	27.80	44.53	64.01	90.40	123	207
65	+/-	0.60				15.50	29.80	47.55	68.35	96.40	131	219
70	+/-	0.60				16.60	31.80	50.56	72.68	102.3	139	231
75	+/-	0.60				17.60	33.70	53.57	77.02	108.2	147	243
80	+/-	0.60				18.70	35.70	56.59	81.36	114.1	155	255	392
85	+/-	0.60				19.80	37.60	59.60	85.70	120.0	163	267	410
90	+/-	0.70				20.90	39.50	62.62	90.03	126.0	171	279	428	712
95	+/-	0.70				21.90	41.40	65.63	94.37	132.0	179	291	446	739
100	+/-	0.70				23.00	43.30	68.64	98.71	138.0	186	303	464	767
110	+/-	0.70				25.20	47.20	74.67	107.4	150.0	202	327	500	823	1.240
120	+/-	0.70				27.30	51.10	80.70	116.1	162.0	218	351	535	880	1.320
130	+/-	0.80				29.70	54.10	86.05	123.8	172.0	230	374	560	920	1.390
140	+/-	0.80				31.80	57.90	92.08	132.5	184.0	246	398	595	975	1.40
150	+/-	0.80				34.00	61.70	98.11	141.2	196.0	262	422	630	1.030	1.550
160	+/-	0.80				36.00	65.50	104.1	149.9	208.0	278	446	665	1.085	1.630
170	+/-	0.80									294	470	700	1.140	1.710
180	+/-	0.80									300	494	735	1.200	1.790
190	+/-	0.92									316	519	770	1.250	1.870
200	+/-	0.92									332	544	805	1.310	1.950
220	+/-	0.92											870	1.420	2.110
240	+/-	0.92											935	1.530	2.270
260	+/-	1.05												1.640	2.430
280	+/-	1.05												1.750	2.590
300	+/-	1.05												1.860	2.750
