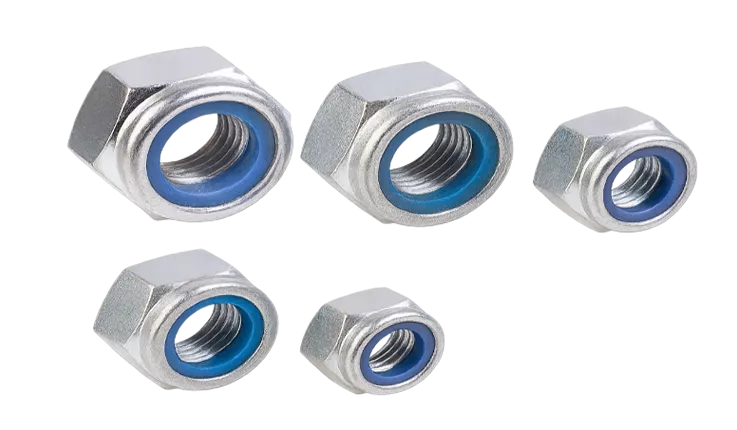

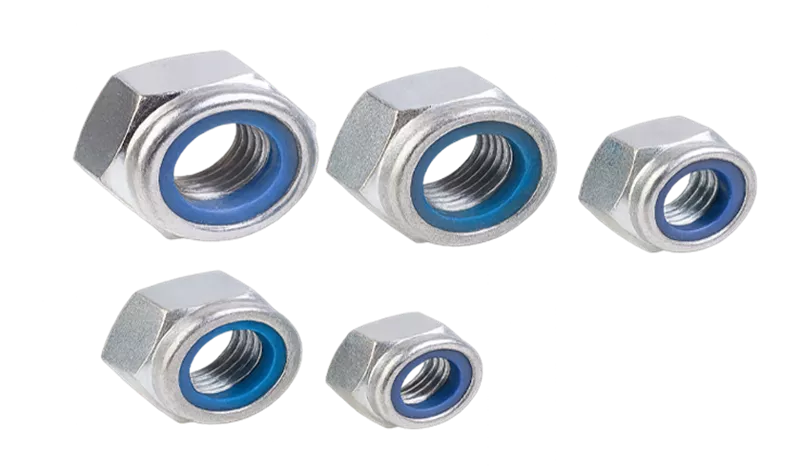

Altıköşe Fiberli Somun DIN985
Ürün Adı: Altıköşe Fiberli Somun
Ürün Kodu: DIN985
Thread size / Anma çapı |
M3 |
M4 |
M5 |
M6 |
M7 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P0 | 0.50 | 0.70 | 0.80 | 1.00 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 2.50 | 2.50 | 3.00 | 3.00 | 3.50 | 3.50 | 4.00 | 4.00 |
| P² | 1.00 | 1.00 | 1.50 | 1.50 | 1.50 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 3.00 | ||||||
| Head width / Anahtar a. | sw | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
| Diagonal / Köşegen | e | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.90 | 21.10 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | 45.20 | 55.85 | 55.37 | 60.79 | 66.44 |
| Height / Yükseklik | h | 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| Weight / Ağırlık | gr/p | 0.5 | 1.0 | 1.4 | 2.4 | 3.0 | 5.1 | 10.6 | 17.2 | 26.0 | 34.0 | 45.0 | 65.0 | 75.0 | 100 | 162 | 317 | 317 | 415 | 499 |
