Altıköşe Pul Başlı Saç Vidası
Ürün Adı: Altıköşe Pul Başlı Saç Vidası
Ürün Kodu: DIN 6928

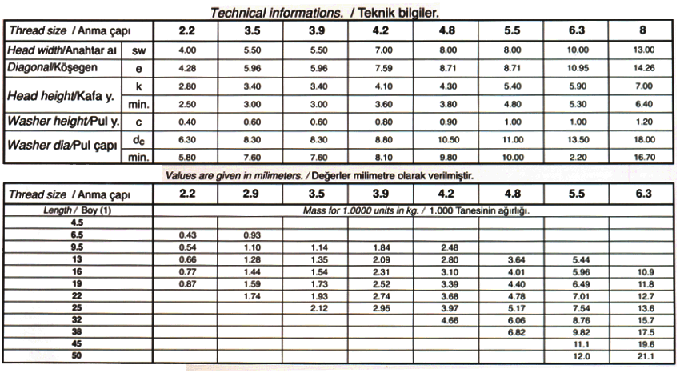

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.2 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
8 |
|
|---|---|---|---|---|---|---|---|---|---|
| Head width/Anahtar a | sw | 4.00 | 5.50 | 5.50 | 7.00 | 8.00 | 8.00 | 10.00 | 13.00 |
| Diagonal/Köşegen | e | 4.28 | 5.96 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 | 14.26 |
| Head height/Kafa y. | k | 2.60 | 3.40 | 3.40 | 4.10 | 4.30 | 5.40 | 5.90 | 7.00 |
| min. | 2.50 | 3.00 | 3.00 | 3.60 | 3.80 | 4.80 | 5.30 | 6.40 | |
| Washer height/Pul y. | c | 0.40 | 0.60 | 0.60 | 0.60 | 0.90 | 1.00 | 1.00 | 1.20 |
| Washer dia/Pul çapı | de | 6.30 | 8.30 | 8.30 | 8.60 | 10.50 | 11.00 | 13.50 | 18.00 |
| min. | 5.80 | 7.60 | 7.60 | 8.10 | 9.80 | 10.00 | 12.20 | 16.70 | |
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 4.5 | ||||||||
| 6.5 | 0.43 | 0.93 | ||||||
| 9.5 | 0.54 | 1.10 | 1.14 | 1.84 | 2.48 | |||
| 13 | 0.66 | 1.28 | 1.35 | 2.09 | 2.80 | 3.64 | 5.44 | |
| 16 | 0.77 | 1.44 | 1.54 | 2.31 | 3.10 | 4.01 | 5.96 | 10.9 |
| 19 | 0.87 | 1.59 | 1.73 | 2.52 | 3.39 | 4.40 | 6.49 | 11.8 |
| 22 | 1.74 | 1.93 | 2.74 | 3.68 | 4.78 | 7.01 | 12.7 | |
| 25 | 2.12 | 2.95 | 3.97 | 5.17 | 7.54 | 13.8 | ||
| 32 | 4.66 | 6.06 | 8.76 | 15.7 | ||||
| 38 | 6.82 | 9.82 | 17.5 | |||||
| 45 | 11.1 | 19.6 | ||||||
| 50 | 12.0 | 21.1 | ||||||
