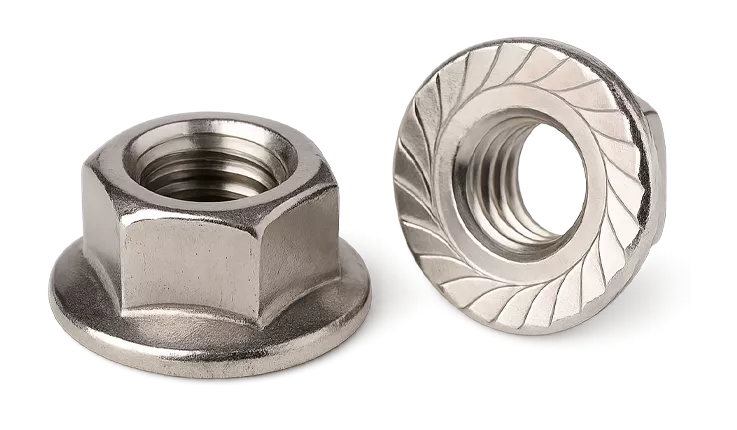

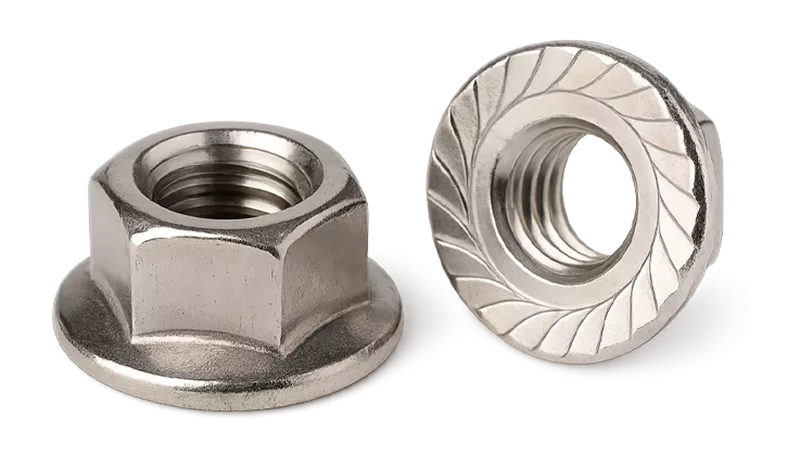

Altıköşe Flanşlı Somun DIN6923
Ürün Adı: Altıköşe Flanşlı Somun
Ürün Kodu: DIN6923
Thread size / Anma çapı |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M20 |
|
|---|---|---|---|---|---|---|---|---|---|
| Pitch / Diş adımı | P | 0.80 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 |
| Head width / Anahtar a. | s | 8.0 | 10.0 | 13.0 | 15.0 | 18.0 | 21.0 | 24.0 | 30.0 |
| Diagonal / Köşegen | e | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
| Height / Yükseklik | m | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| Flange dia / Flanş çapı | dc | 11.08 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
| Weight / Ağırlık | gr/p | 11.4 | 13.6 | 17.0 | 20.8 | 24.7 | 28.6 | 32.8 | 43.0 |
