Altıköşe Başlı Saç Vidası
Ürün Adı: Altıköşe Başlı Saç Vidası
Ürün Kodu: DIN 7976

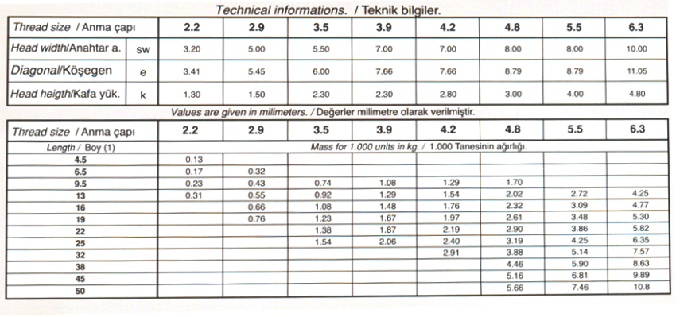

Technical informations. / Teknik bilgiler.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|
|---|---|---|---|---|---|---|---|---|---|
| Head width/Anahtar a. | sw | 3.20 | 5.00 | 5.50 | 7.00 | 7.00 | 8.00 | 8.00 | 10.00 |
| Diagonal/Köşegen | e | 3.41 | 5.45 | 6.00 | 7.66 | 7.66 | 8.79 | 8.79 | 11.05 |
| Head height/Kafa yük. | k | 1.30 | 1.50 | 2.30 | 2.30 | 2.80 | 3.00 | 4.00 | 4.80 |
Values are given in millimeters. / Değerler milimetre olarak verilmiştir.
Thread size / Anma çapı |
2.2 |
2.9 |
3.5 |
3.9 |
4.2 |
4.8 |
5.5 |
6.3 |
|---|---|---|---|---|---|---|---|---|
| Length / Boy (1) | Mass for 1.000 units in kg. / 1.000 Tanesinin ağırlığı. | |||||||
| 4.5 | 0.13 | |||||||
| 6.5 | 0.17 | 0.32 | ||||||
| 9.5 | 0.23 | 0.43 | 0.74 | 1.08 | 1.29 | 1.70 | ||
| 13 | 0.31 | 0.55 | 0.92 | 1.29 | 1.54 | 2.02 | 2.72 | 4.25 |
| 16 | 0.66 | 1.08 | 1.48 | 1.76 | 2.32 | 3.09 | 4.77 | |
| 19 | 0.70 | 1.23 | 1.67 | 1.97 | 2.61 | 3.48 | 5.30 | |
| 22 | 1.38 | 1.87 | 2.19 | 2.90 | 3.86 | 5.82 | ||
| 25 | 1.54 | 2.06 | 2.40 | 3.19 | 4.25 | 6.35 | ||
| 32 | 2.91 | 3.88 | 5.14 | 7.57 | ||||
| 38 | 4.46 | 5.90 | 8.63 | |||||
| 45 | 5.16 | 6.81 | 9.89 | |||||
| 50 | 5.86 | 7.46 | 10.8 | |||||
